MicroTracer ( EMTF )
Små instrumentrør, analyseledninger og procesrør kan frostsikres og opvarmes med dette konstantwatt-varmekabel. Kablet kan afkortes på installationsstedet og fås med en ekstra yderkappe af fluoropolymer til miljøer med korrosive kemiske opløsninger eller dampe.
- Til frostsikring og procesopvarmning af rør og beholdere.
- Nominelle varmeeffekter: 6,5, 13, 23, 33 og 50 W/m.
- Velegnet til korte og mellemlange varmekredse.
- Fås med beskyttelsesflet og ekstra yderkappe af fluoropolymer.
- Til installation i ikke-eksplosionsfarlige områder.
- Maksimal temperatur uden spænding: 200 °C.

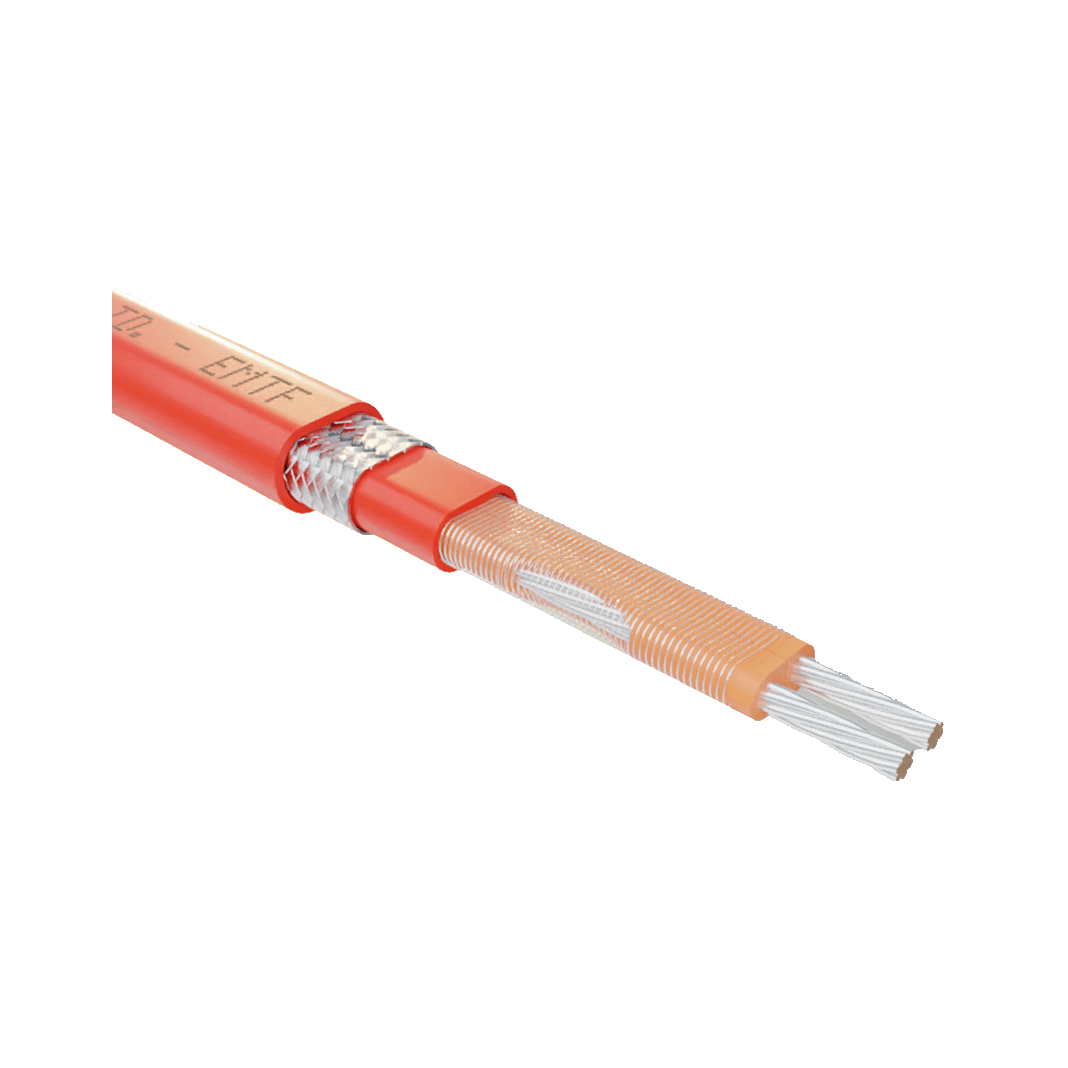

Kablet er opbygget med parallelle strømledere, silikoneisolering og et varmeelement af nikkel-krom. Kappen er af fluoropolymer, og et fortinnet kobberflet giver mekanisk beskyttelse og mulighed for jordforbindelse. EMTF-CF har desuden en ekstra yderkappe, der beskytter mod korrosive kemiske opløsninger og dampe.
Temperaturen under drift skal begrænses gennem dimensionering eller temperaturstyring. Den tilladte rørtemperatur afhænger af kabelvariant og varmeeffekt. Lund & Sørensen tilbyder tilhørende montagesæt, endeafslutninger, tilslutningsbokse og styringer.
Specifikationer
| Egenskab | Værdi |
|---|---|
| Kabeltype | Parallelmodstandsvarmekabel med konstant varmeeffekt ved nominel spænding |
| Anvendelse | Frostsikring og procesopvarmning af rør og beholdere i ikke-eksplosionsfarlige områder |
| Nominel varmeeffekt | 6,5, 13, 23, 33 og 50 W/m |
| Forsyningsspænding | 110–120 V AC/DC eller 208–277 V AC/DC |
| Maksimal temperatur uden spænding | 200 °C |
| Maksimal rørtemperatur under drift | Afhænger af kabelvariant og varmeeffekt. Se temperaturtabellen nedenfor. |
| Minimum installationstemperatur | −40 °C |
| Varmeelement | Nikkel-krom |
| Strømledere | Fortinnet kobber, 1,5 mm² |
| Lederisolering | Silikonegummi |
| Kappe | Fluoropolymer |
| Beskyttelsesflet | Fortinnet kobber |
| Ekstra yderkappe | Fluoropolymer på EMTF-CF |
Varianter
| Egenskab | EMTF-C | EMTF-CF |
|---|---|---|
| Udførelse | Fortinnet kobberflet | Fortinnet kobberflet med ekstra yderkappe af fluoropolymer |
| Dimensioner | 8,2 × 5,0 mm, ±0,5 mm | 9,0 × 5,8 mm, ±0,5 mm |
| Vægt | 9,6 kg/100 m | 12,0 kg/100 m |
| Minimum bøjningsradius | 25 mm | 30 mm |
| Kabelforskruning | M16 | M16 |
Maksimal tilladt rørtemperatur under drift
Temperaturerne nedenfor gælder stålrør under de mest ugunstige forhold. Kontakt os ved andre rørmaterialer eller installationsforhold.
| Nominel varmeeffekt | EMTF-C | EMTF-CF |
|---|---|---|
| 6,5 W/m | 190 °C | 190 °C |
| 13 W/m | 175 °C | 185 °C |
| 23 W/m | 145 °C | 155 °C |
| 33 W/m | 100 °C | 100 °C |
| 50 W/m | 60 °C | 70 °C |
Valg af kabel og kabellængde
Kabelvariant og varmeeffekt skal vælges efter installationens varmebehov, forsyningsspænding og ønskede rørtemperatur. Kabellængden skal tilpasses kablets varmezoner, og den maksimale kredslængde afhænger af varmeeffekt og spænding. Kontakt os for hjælp til dimensionering, afkortning og valg af temperaturstyring.
