PowerHeat ( AHT )
En sammenhængende aluminiumskappe giver dette konstantwatt-varmekabel høj mekanisk styrke. Kablet anvendes til frostsikring og vedligeholdelse af procestemperaturer i rør og beholdere og kan afkortes på installationsstedet.
- Varmeeffekter op til 150 W/m.
- Maksimal kontinuerlig eksponeringstemperatur: 500 °C.
- Aluminiumskappe til mekanisk beskyttelse.
- Kapslingsklasse: IP67.
- Godkendt til brug i eksplosionsfarlige områder.
- Kan erstatte mineralisolerede varmekabler, hvor afkortning på stedet ønskes.

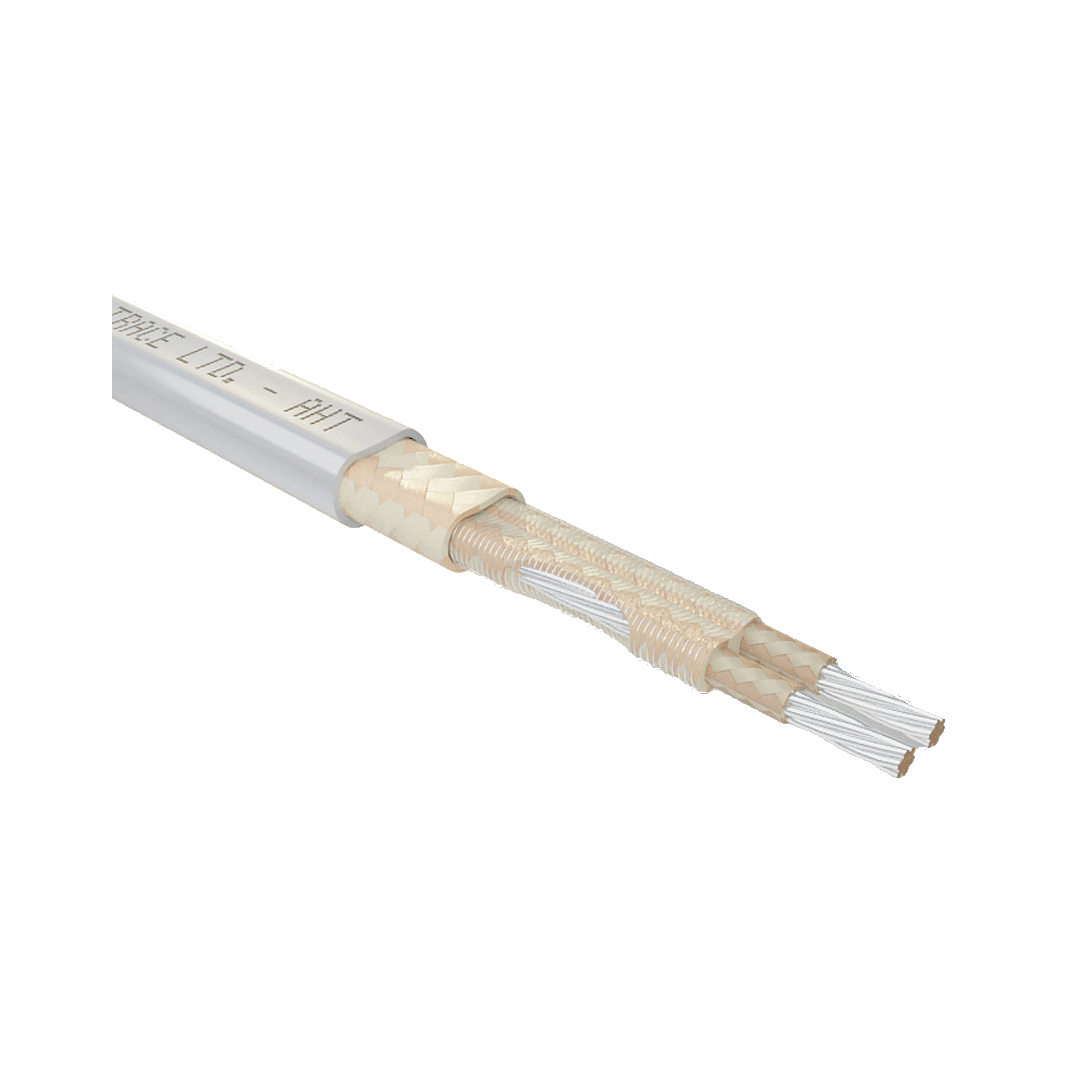

Varmeelementet er fremstillet af nikkel-krom, mens strømlederne er af nikkelbelagt kobber. Lederisoleringen og den primære isolering består af glasfiber og glimmer. Aluminiumskappen kan formes omkring ventiler, pumper og instrumenter under hensyntagen til kablets minimum bøjningsradius. Heat Trace
Temperaturen under drift skal begrænses gennem dimensionering eller temperaturstyring. Den tilladte rørtemperatur afhænger af varmeeffekt og temperaturklasse ved installation i eksplosionsfarlige områder. Lund & Sørensen tilbyder tilhørende montagesæt, endeafslutninger, tilslutningsbokse og styringer.
Specifikationer
| Egenskab | Værdi |
|---|---|
| Kabeltype | Konstantwatt-varmekabel |
| Anvendelse | Frostsikring og vedligeholdelse af procestemperaturer i rør og beholdere |
| Nominel varmeeffekt | 10, 15, 30, 50, 70, 100 og 150 W/m |
| Forsyningsspænding | 12–277 V AC/DC |
| Maksimal kontinuerlig eksponeringstemperatur | 500 °C |
| Maksimal rørtemperatur under drift | Afhænger af varmeeffekt, forsyningsspænding og områdets temperaturklasse. Se temperaturtabellen nedenfor. |
| Minimum driftstemperatur | −40 °C |
| Minimum installationstemperatur | −40 °C |
| Kapslingsklasse | IP67 |
| Dimensioner | 10,7 × 7,7 mm, ±0,5 mm |
| Vægt | 16,5 kg/100 m |
| Minimum bøjningsradius | 50 mm |
| Kabelforskruning | M20 |
| Varmeelement | Nikkel-krom |
| Strømledere | Nikkelbelagt kobber |
| Lederisolering og primær isolering | Glasfiber og glimmer |
| Kappe | Aluminium |
Maksimal tilladt rørtemperatur i ikke-eksplosionsfarlige områder
Temperaturerne nedenfor gælder 230 V-varmekabler på stålrør under de mest ugunstige forhold i ikke-eksplosionsfarlige områder. Kontakt os ved andre rørmaterialer, installationsforhold eller ved valg af 277 V-varmekabler.
| Nominel varmeeffekt | Maksimal rørtemperatur |
|---|---|
| 10 W/m | 340 °C |
| 15 W/m | 350 °C |
| 30 W/m | 323 °C |
| 50 W/m | 276 °C |
| 70 W/m | 140 °C |
| 100 W/m | 140 °C |
| 150 W/m | 36 °C |
Ved installation i eksplosionsfarlige områder afhænger den tilladte temperatur også af temperaturklassen T6–T1. Kontakt os for valg af kabel, temperaturstyring og godkendte montagekomponenter.
Godkendelser
| Godkendelse | Certifikatnummer |
|---|---|
| ATEX | CML 19ATEX3387 |
| IECEx | IECEx CML 19.0130 |
| CNEx | CNEx19.1551U |
| DNV | TAE000021KD |
| UKEX | CML 21UKEX31142 |
| CCC | 2020312312000117 |
Valg af kabel og kabellængde
Varmeeffekt og kabellængde skal vælges efter installationens varmebehov, forsyningsspænding og ønskede rørtemperatur. Den maksimale kredslængde afhænger af varmeeffekt og spænding. Kontakt os for hjælp til dimensionering, afkortning og valg af temperaturstyring.
